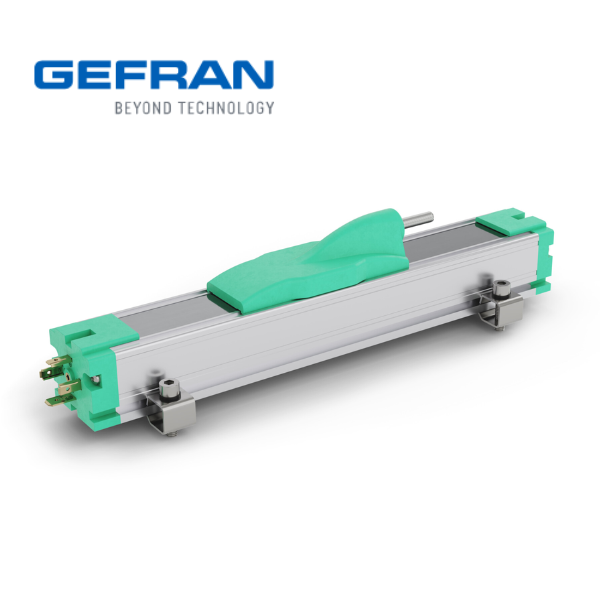

PK-M-0450 L000X000X00 Gefran Cảm biến vị trí

PK-M-0450 L000X000X00 Gefran Cảm biến vị trí sản phẩm được Song Thành Công phân phối cũng chính là Đại lý duy nhất tại Việt Nam

1. Tổng quan về cảm biến vị trí PK-M-0450 L000X000X00 của Gefran

PK-M-0450 L000X000X00 thuộc dòng PK series do Gefran sản xuất – đây là dòng cảm biến xác định vị trí tuyến tính sử dụng công nghệ từ trở biến thiên (Hall effect) hoặc cảm ứng từ không tiếp xúc. Nhờ đặc điểm này, cảm biến rất phù hợp cho các ứng dụng yêu cầu theo dõi vị trí và đo hành trình trong điều kiện vận hành khắc nghiệt

• Thiết bị được cải tiến nhằm đảm bảo hoạt động ổn định và độ tin cậy cao trong các môi trường đa dạng.
• Cấu trúc cơ khí sử dụng khớp nối rãnh có ren M5, giúp kết nối nhanh chóng và chắc chắn.
• Dù hành trình vượt khỏi dải đo điện lý thuyết, tín hiệu đầu ra vẫn duy trì ổn định, hỗ trợ lắp đặt linh hoạt.
• Thiết kế rãnh mới mang lại phương án thay thế hoàn hảo cho kiểu gá cố định truyền thống.
• Thiết bị thường được dùng trong các hệ thống ép nhựa, máy ép thủy lực đứng và nhiều quy trình sản xuất công nghiệp khác.
• Sản phẩm đạt cấp bảo vệ IP40, đáp ứng yêu cầu về chống bụi.

2. Thông số kỹ thuật

• Hành trình đo hữu ích (C.E.U.): từ 50 đến 1300 mm
  (các chiều dài đo khác xem bảng “Electrical / Mechanical Data”)

• Sai số tuyến tính độc lập (trong C.E.U.): ±0,05%

• Độ phân giải: không giới hạn

• Độ lặp lại: 0,01 mm

• Kiểu đầu nối PK-M-0450 L000X000X00 :

  • PK M: DIN43650, 4 chân

  • PK B: DIN43322, 5 chân

• Cấp bảo vệ PK-M-0450 L000X000X00 : IP40

• Tốc độ di chuyển cho phép: ≤ 10 m/s

• Lực tác động lên cảm biến: ≤ 1.2 N

• Khả năng chống rung: 5…2000 Hz, biên độ Amax = 0.75 mm, gia tốc tối đa = 20 g

• Khả năng chịu sốc: 50 g trong 11 ms

• Gia tốc hoạt động tối đa: 200 m/s² (tương đương 20 g)

• Dung sai điện trở: ±20%

• Dòng điện đề xuất qua cảm biến: ≤ 0.1 mA

• Dòng điện tối đa: 10 mA

• Điện áp làm việc tối đa: 60 V

• Cách điện: lớn hơn 100 MΩ tại 500V DC, áp suất 1 bar, trong 2 giây

• Độ bền điện môi: nhỏ hơn 100 mA tại 500V AC, 50 Hz, trong 2 giây, áp suất 1 bar

• Công suất tiêu tán tại 40°C (giảm còn 0W ở 120°C): 3W

• Hệ số nhiệt điện trở: từ -200 đến +200 ppm/°C (điển hình)

• Hệ số nhiệt đầu ra: ≤ 5 ppm/°C (điển hình)

• Nhiệt độ vận hành: -30…+100°C

• Nhiệt độ lưu trữ: -50…+120°C

• Vật liệu cấu tạo vỏ PK-M-0450 L000X000X00 :

  • Nhôm anod hóa

  • Nylon 66 G 25

• Lắp đặt:

  • Dùng giá đỡ có trục dọc điều chỉnh

  • Vít M6 theo chuẩn ISO4017-DIN933

3. Lợi ích khi sử dụng cảm biến PK-M-0450 L000X000X00

Công nghệ không tiếp xúc – gia tăng tuổi thọ
Nhờ loại bỏ sự tiếp xúc cơ khí trong cơ cấu cảm biến, thiết bị tránh được mài mòn, từ đó kéo dài thời gian sử dụng và giảm thiểu chi phí sửa chữa.

Hoạt động ổn định trong môi trường nhiễu và khắc nghiệt
Thiết bị được trang bị khả năng chống nhiễu điện từ mạnh mẽ, phù hợp với những nơi có độ rung cao, bụi bẩn, dầu mỡ, hoặc biến động nhiệt độ liên tục.

Tín hiệu đầu ra đa dạng – dễ tích hợp hệ thống PK-M-0450 L000X000X00
Cảm biến có khả năng phát ra nhiều dạng tín hiệu, bao gồm cả analog và kỹ thuật số, dễ dàng kết nối với các bộ điều khiển PLC, SCADA hoặc HMI hiện đại.

Cài đặt nhanh chóng – bảo trì đơn giản
Với thiết kế ngàm tiêu chuẩn, cảm biến có thể thay thế trực tiếp cho thiết bị cũ mà không cần cải tiến kết cấu. Việc bảo trì cũng thuận tiện nhờ vào cấu trúc đơn giản và độ bền cao.

4. Ứng dụng điển hình PK-M-0450 L000X000X00

Cảm biến PK-M-0450 L000X000X00 Gefran là giải pháp lý tưởng trong nhiều lĩnh vực công nghiệp nhờ khả năng làm việc ổn định và chính xác:

• Máy ép thủy lực / ép nhựa: Theo dõi chuyển động piston, đo vị trí xi lanh

• Thiết bị CNC, máy dập: Định vị chính xác bàn máy hoặc đầu dao

• Xe nâng, xe chuyên dụng: Giám sát hành trình nâng hoặc góc nghiêng

• Robot công nghiệp: Phản hồi vị trí cơ cấu truyền động

• Hệ thống tự động hóa: Theo dõi vị trí các cơ cấu như băng tải, cánh tay máy,…
